VX-SERIES

Máquinas de oxicorte/plasma de motorización doble, con traslación por vías lineales de recirculación de bolas en todos los ejes. El modelo VX alcanza velocidades de hasta 30 metros/minuto. Es una máquina de alto rendimiento para la más alta producción.

El modelo VX dispone de estaciones de corte de oxicorte y plasma independientes.

Características Técnicas

MODELO VX

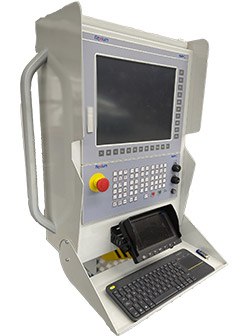

CONTROL NUMÉRICO

El modelo VX incorpora de serie el control numérico sobre el puente. Además, el CNC puede ser instalado de forma estática con el sistema de videovigilancia sobre el proceso de corte.

Estación de Oxicorte

Sistema Bevel3D

OXICORTE

El sistema de autodistanciado automático de las estaciones de corte permite generar nestings donde la distancia entre sopletes es variable sin necesidad de interrupciones para reajuste.

En el momento que en el programa se ordena una nueva distancia, la máquina lo hace de forma automática. Esto aporta una mayor agilidad a la hora de plantear los programas de corte y también un mejor aprovechamiento de la chapa con respecto al tiempo de corte.

El control de gases automático garantiza un control completo sobre la presión y la capacidad de corte, incluso en grandes espesores.

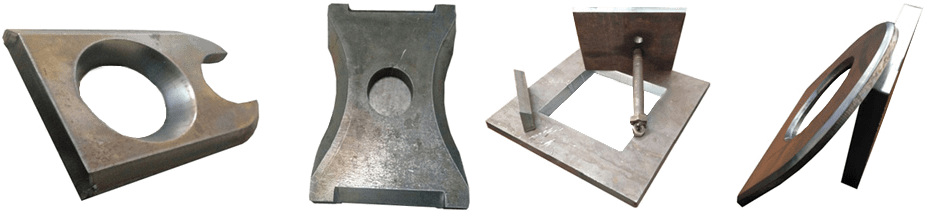

Pruebas de corte

PLASMA

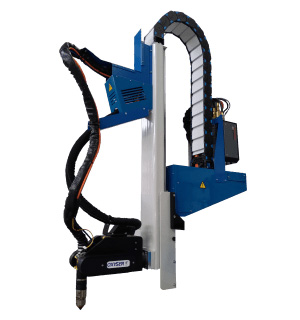

Nuestro sistema de corte tridimensional Bevel 3D permite biselar la chapa en Y, K, X. Este sistema es totalmente motorizado consiguiendo con ello que la máquina coloque el soplete de corte a los grados solicitados para cortar a chaflán, incluso es posible que una misma pieza tenga distintos grados de biselado en cada una de sus caras y todo ello de forma automática.

Además, nuestro eje Z incorpora una sonda de altura que logra que el soplete de corte se mantenga siempre a la misma distancia de la chapa mientras se está cortando, con lo cual se consigue mayor calidad de acabado, así como una homogeneidad en el bisel.

Especificaciones Técnicas
  • Corte útil transversal de 4.000 mm hasta 7.000 mm
  • Corte útil longitudinal: desde 6.000 mm (ilimitado)
  • Estaciones de oxicorte: 1 – 8
  • Estaciones de plasma: 1 – 2
  • Velocidad en vacío: 30.000 mm/minuto
  • Espesores: hasta 300 mm
  • Motorización: Servos AC.
  • Reductoras: Planetarias sin mantenimiento.
  • Enlaces PC: Red Ethernet (wifi o cable).
  • Gestión remota
  • Puertos USB.
  • Programación ISO.
  • CNC-NUM; Multiejes: 3-30 ejes.
  • Servomotores con encoder absoluto.
  • Sistema automático de gases.
  • Tipos de gases (oxicorte): Oxígeno, Aire, Propano/Butano.
  • Vías lineales con sistema de recirculación de bolas y engrase.
  • Posibilidad de incorporar bevel y marcador (micro-impacto, zinc, tinta o láser).
  • Sistema de vídeo para efectuar punto cero y alineación de chapa
  • Incluye un año de SOPORTE CENTINELA 4.0
Equipamiento - Tecnología

IHLS

Medición láser inicial Initial Height Laser System

PHS

Altura Conocida Entre Piezas Initial Height Laser System

VAS

Cámara Visual Alignment System

CPS

AES

Tipos de Motores Absolutos Absolute Encoder System

IRS

Cabezal Bevel3D Infinite Rotation System

AHC

Control de Altura Automático Automatic Height Control

PLS

Engrase de Vías Lineales Permanent Lubricatión System

RAS

Asistencia Remota Remote Assistance System

AGP

Presión Automática de Gases Automatic Gas Pressure

ACR

Rampa de Corte Automática Automatic Cutting Ramp

OSPV

Visualización de Piezas en Pantalla On Screen Parts Visualization

PPS

Previsualización de piezas en pantalla Parts Preview Screen

ACP

Configuración Automática del Generador de Plasma Automatic Configuration Plasma

PVC

Consola Virtual de PlasmaPlasma Virtual Console

ATP

Sistema de Autodistanciado de los Sopletes Automatic Torch Positioning

AGG

Engrase de Cremalleras Automático Automatic Gears Greassing

ATM

Ajuste Automático de Longitud de Herramienta Automatic Tool Measuring

Instalación

La instalación de las máquinas OXYSER, S.L. es siempre llevada a cabo por personal cualificado de la empresa, lo que garantiza una perfecta instalación de la máquina así como el mejor adiestramiento del usuario.

Descargas

Descarga nuestros catálogos:

Catálogo VX (Español)
